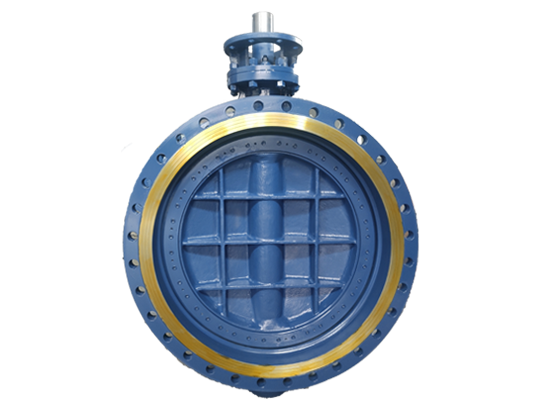

트리플 오프셋 나비 밸브

Lyv®️ 트리플 오프셋 나비 밸브는 높은 표준으로 제조됩니다. 우리는 캐스팅의 품질을 제어하여 업계의 유사한 제품보다 밸브를 훨씬 우수하게 만듭니다. Lyv®️ 트리플 오프셋 버터 플라이 밸브는 고품질 금속 + 흑연 멀티 레이어 밀봉 링을 사용하여 밸브를 고압 및 고온 조건에서 사용할 수 있습니다.

문의 보내기

제품 소개

Lyv®️ 트리플 오프셋 나비 밸브는 높은 표준으로 제조됩니다. 우리는 캐스팅의 품질을 제어하여 업계의 유사한 제품보다 밸브를 훨씬 우수하게 만듭니다. Lyv®️ 트리플 오프셋 버터 플라이 밸브는 고품질 금속 + 흑연 멀티 레이어 밀봉 링을 사용하여 밸브를 고압 및 고온 조건에서 사용할 수 있습니다. 또한 PTFE 또는 금속 대 금속과 같은 다른 작업 조건에 대해 다른 밀봉 옵션을 제공합니다. Lyv®elbl Triple 오프셋 나비 밸브에는 양방향 나비 밸브로 알려진 바와 같이 밸브가 측면 및 제로 누출로부터 일정한 압력을받을 수있는 고유 한 설계 (선택 사항)가 있습니다. 자세한 내용은 판매에 연락하십시오.

명세서

크기 범위 :

NPS 2”-88”; DN50-DN2200

공칭 압력 :

150lb-600lb; PN6-PN64

온도 범위 :

-69 8 ~ 825 ℃ (디자인에 따라 다릅니다 재료)

엔드 연결 :

플랜지; 엉덩이 용접; 웨이퍼; 러그 웨이퍼

바디 재료 :

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

디스크 재료 :

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

밀봉 재료 :

420/304/316+흑연; ptfe; 304+STL; 316+stl

시트 재료 :

완전한; 304/316/stl 오버레이 웰.

줄기 재료 :

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4ph;

설계 및 제조 기준:

API 609

대면 표준 :

EN558-1

최종 연결 표준 :

ASME B16.4

테스트 및 검사 기준:

API 598

특징

■ 제로 누출

■ 다층 밀봉

■ 트리플 편심 디스크 디자인

■ 양방향 (선택 사항)

■ 반 블로 아웃 스템 디자인

■ 금속-금속 사용 가능

■ 큰 직경

트리플 오프셋 나비 밸브 란?

트리플 오프셋 나비 밸브는 밀봉 설계의 세 가지 편심에서 이름을 얻습니다. 전통적인 나비 밸브와는 달리 간단한 회전 디스크 만 차단됩니다. 트리플 오프셋 버터 플라이 밸브에는 세 가지 편심이 포함되어있어 단단히 차단 될 때까지 밸브를 선형으로 닫습니다. 중심선 나비 밸브와 트리플 오프셋 나비 밸브의 차이는 밀봉을 달성하는 방법에 있습니다. 중심선 나비 밸브는 밀봉 표면의 압축을 통해 밀봉을 달성하는 반면, 트리플 오프셋 나비 밸브는 표면 사이의 접촉을 통해 밀봉을 달성합니다. 이것이 우리가 라인 밀봉과 얼굴 봉인의 차이점이라고 부르는 것입니다. 따라서 트리플 오프셋 나비 밸브의 서비스 수명은 전통적인 동심 나비 밸브보다 낫습니다.

트리플 오프셋 나비 밸브의 세 가지 편심은 무엇입니까?

첫 번째 편심은 밸브 샤프트가 밸브 본체의 중심선에서 오프셋된다는 것입니다. 두 번째 편심은 밸브 샤프트가 수직 축에서 밸브 시트의 평면으로 약간 떨어져 있다는 것입니다. 세 번째 편심은 디스크가 밸브 시트로부터 완전히 분출 할 수 있도록 원뿔형 모양으로 설계되어 마찰이 설계 될 수 있습니다.

Lyv®️ 밸브를 선택하는 이유 :

우리는 30 년 넘게 트리플 오프셋 나비 밸브를 생산합니다. 워크숍은 13000 평방 미터를 차지하며 50 개 이상의 고급 CNC 기계를 소유하고 있습니다. 우리의 엔지니어 및 생산 팀은 주문이 고품질의 가장 빠른 시간으로 제공 할 것입니다. 우리는 또한 밸브 배송에 관심이 있습니다. 밸브는 거품 파우치 또는 종이로 감싸서 페인트가 손상되지 않도록합니다. 또한 밸브를 상자에 넣은 후 합판 스틱으로 밸브를 고정했습니다. 합판 케이스는 배송 중에 밸브가 손상되지 않도록 필요한 마킹으로 페인트됩니다.
