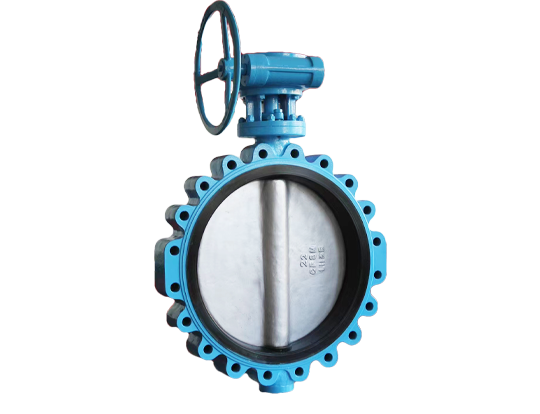

동심 버터플라이 밸브

LYV® 동심 버터플라이 밸브는 품질과 우수성에 대한 약속을 바탕으로 최고 수준으로 제조되었습니다. 우리는 첨단 제조 공정과 엄격한 품질 관리를 통해 각 밸브가 업계 벤치마크를 충족하거나 초과하도록 보장합니다. 당사의 밸브는 내구성, 성능 및 신뢰성 측면에서 업계의 유사 제품을 능가하는 탁월한 품질을 자랑합니다.

문의 보내기

제품소개

LYV®는 중국의 전문 동심 버터플라이 밸브 공급업체입니다. 30년의 전문 제조 경험을 바탕으로 고급 CNC 처리 및 엄격한 품질 관리를 통해 밸브가 내구성, 밀봉 신뢰성 및 배송 효율성 측면에서 업계의 높은 표준을 충족하도록 보장합니다. 당사의 버터플라이 밸브는 꼼꼼하게 제작되었으며 엄격한 생산 표준을 준수합니다. 우리 영업팀은 맞춤형 서비스를 제공하기 위해 최선을 다하고 있습니다. 우리는 귀하의 특정 요구 사항과 예상 응용 분야에 맞게 동심 버터플라이 밸브 솔루션을 맞춤화해 드립니다.

이 플랜지형 끝단 동심 버터플라이 밸브는 고전적인 중앙 대칭 구조를 채택합니다. 밸브 스템과 버터플라이 플레이트의 동심 설계로 빠른 개폐와 안정적인 차단이 가능합니다. 밸브 시트는 고성능 탄성 재료로 제작되어 버터플라이 플레이트가 닫힐 때 단단한 압출 씰을 형성하여 정상적인 온도 및 압력 조건에서 누출이 없는 성능을 보장합니다. 구조가 간단하고 유동저항이 매우 낮아 특히 수처리, HVAC, 일반 산업용 파이프라인 시스템에 적합합니다.

명세서

크기 범위:

NPS 2”-48”; DN50-DN1200

공칭 압력:

150LB-600LB; PN6-PN64

온도 범위:

-69℃~825℃(디자인 및 재질에 따라 다름)

끝 연결:

플랜지; 맞대기 용접; 웨이퍼; 러그 웨이퍼

본체 재질:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

디스크 재료:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

씰링 재료:

바이톤/NBR/EPDM

좌석 재료:

완전한; 304/316/STL 오버레이 용접.

줄기 재료:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

설계 및 제조 표준:

API 609

대면 표준:

EN558-1

끝 연결 표준:

ASME B16.4

테스트 및 검사 표준:

API 598

특징

■ 컴팩트한 크기와 경량

■ 간편한 유지 관리

■ 비용 효율적

■ 유연한 제어

동심 버터플라이 밸브란 무엇입니까?

버터플라이 밸브는 밸브 상단에 있는 레버나 로터를 돌려 물의 흐름을 제어하는 1/4회전 밸브의 일종입니다. 가장 일반적으로 사용되는 유형은 스템과 디스크가 모두 밸브 몸체의 중앙에 위치하는 제로 바이어스 버터플라이 밸브라고도 알려진 동심원 버터플라이 밸브입니다. 회전 디스크를 사용하여 미디어의 흐름을 제어하므로 디스크가 얇기 때문에 저항이 줄어듭니다.

작동 원리(밀봉):

동심 버터플라이 밸브는 밸브 디스크의 개방 각도를 조정하여 매체의 흐름을 제어함으로써 작동합니다. 디스크가 유동 경로와 평행하면 매체가 방해 없이 통과할 수 있고 밸브가 완전히 열립니다. 디스크가 유로와 수직이 되면 흐름이 완전히 차단되어 밸브가 완전히 닫히게 됩니다. 밸브 스템을 회전시켜 디스크의 각도를 변경하여 유량을 조절할 수 있습니다. 닫힌 위치에서 디스크의 가장자리는 밸브 본체 내벽의 밀봉 링에 단단히 밀착됩니다. 밀봉 링의 탄성 편향으로 밀봉이 형성되어 매체 누출을 방지합니다.

LYV®️ 밸브를 선택하는 이유:

우리는 30년 넘게 플랜지형 동심 버터플라이 밸브를 생산하고 있습니다. 작업장은 13000평방미터에 달하며 50개 이상의 고급 CNC 기계를 보유하고 있습니다. 당사의 엔지니어 및 생산 팀은 귀하의 주문이 고품질로 가장 빠른 시간에 배송되도록 보장합니다. 우리는 밸브 배송에도 관심을 갖고 있습니다. 동심 버터플라이 밸브는 페인트가 손상되지 않도록 버블 파우치나 종이로 포장됩니다. 밸브를 상자에 넣은 후 합판 스틱으로 밸브도 고정했습니다. 합판 케이스에는 배송 중에 밸브가 손상되지 않도록 필요한 표시가 그려져 있습니다.

동심 버터플라이 밸브와 편심 버터플라이 밸브의 차이점은 무엇입니까?

비교 차원	동심 버터플라이 밸브(센터라인 버터플라이 밸브)	편심 버터플라이 밸브(싱글/더블/3중 편심)
핵심 구조	스템, 디스크 및 밸브 본체의 중심이 정렬됩니다.	스템의 중심은 디스크 및/또는 밸브 본체의 중심에서 오프셋됩니다.
씰링 원리	압축/스크래핑 씰: 시트를 변형시키는 디스크에 의존합니다. 작동 중 일정한 마찰.	오프 시트/마찰 방지 씰: 디스크는 열 때 시트에서 빠르게 분리되고 닫힐 때만 압축됩니다. 최소한의 마찰.
마모 및 서비스 수명	마찰이 심하면 마모가 빨라지고 수명이 단축됩니다.	마찰이 크게 줄어들면 마모가 줄어들고 수명이 상당히 길어집니다.
적합한 용도	저압, 주변 온도, 일반 밀봉 요구 사항(예: 수처리).	더 넓은 범위. 이중 편심: 중간 온도 및 압력. 삼중 편심: 고온, 고압, 중요한 밀봉(예: 석유 및 가스, 화학 산업의 주요 파이프라인)
씰링 재료	주로 부드러운 씰(고무, PTFE)이며 온도에 따라 제한됩니다.	더 넓은 선택. 이중/삼중 편심은 고온에 강한 금속 하드 씰을 사용할 수 있습니다.
작동 토크	더 높은 이탈 토크; 작업이 상대적으로 더 까다롭습니다.	낮은 작동 토크; 더 쉽고 가벼운 작동.
