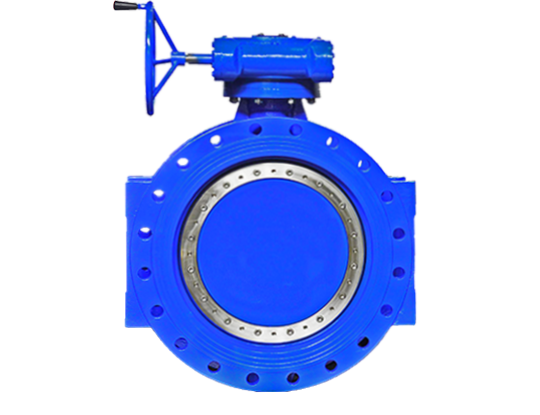

이중 오프셋 탄력적 시티드 버터플라이 밸브

제품소개

LYV®️는 탄력 있는 시트 버터플라이 밸브에 이중 오프셋 디자인을 채택했습니다. 이중 오프셋 설계는 밸브 작동 중 씰 링과 시트 사이의 압축을 줄일 수 있습니다. 밸브의 서비스 수명을 향상시킵니다. LYV®️ 이중 오프셋 탄성 시트 버터플라이 밸브는 몸체 시트에 니켈 합금이 용접되어 있습니다. 이러한 설계로 인해 밸브가 열리고 닫힐 때 밸브의 마찰 계수가 낮아집니다. 그리고 매체의 입자로 인해 시트가 손상되지 않도록 보호합니다. LYV®️는 또한 대부분의 고객 요구 사항을 고려하여 재고에 편리하도록 발과 리프팅 러그를 설계했습니다. LYV®️이중 오프셋 탄성 시트 버터플라이 밸브는 전 세계의 물 공급, 도시 프로젝트 및 폐수 처리 분야에 널리 사용됩니다. 자세한 내용은 당사 영업팀에 문의하시기 바랍니다.

명세서

크기 범위:

NPS 2인치~56인치; DN150-DN1400

공칭 압력:

150파운드; PN6-PN40

온도 범위:

-40℃~125℃(설계 및 사양에 따라 다름) 재료)

끝 연결:

플랜지

본체 재질:

GGG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB;

디스크 재료:

GG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB; ASTM A351 CF8/CF8M

씰링 재료:

EPDM; 바이톤

좌석 재료:

완전한; 13Cr/304/316 오버레이 용접.

줄기 재료:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

설계 및 제조 기준:

API 609

대면 표준:

EN558-1

끝 연결 표준:

ASME B16.4

테스트 및 검사 기준:

API 598

특징

■ 양방향 누출 제로

■ EPDM 또는 VITON 시트

■ 이중 오프셋 디자인

■ 양방향

■ 장기적인 서비스 수명.

■ 수동, 전기 또는 공압 작동.

■ 상품 보관을 위한 발판 및 리프팅 러그.

이중 오프셋 탄력 장착형 버터플라이 밸브란 무엇입니까?

디스크가 비대칭이고 밸브 샤프트가 중앙선에서 몇 도 떨어진 디스크 뒤쪽에 부착되는 이중 오프셋으로 설계된 이중 오프셋 탄성 시트 버터플라이 밸브입니다. 이 설계를 통해 밸브를 장기간 공급되는 물 공급 파이프라인에 사용할 수 있습니다. 씰링 부품은 단시간 내에 손상되지 않습니다.

고성능과 탄력적 시트 버터플라이 밸브의 차이점은 무엇입니까?

고성능 버터플라이 밸브와 탄성 시트 버터플라이 밸브는 모두 이중 오프셋으로 설계되었습니다. 차이점은 폴리머 또는 금속 시트로 인해 고성능 버터플라이 밸브가 화학 또는 석유화학 산업에서 흔히 사용된다는 것입니다. 매체는 일반적으로 가스이거나 일부 부식성입니다. 탄성이 있는 장착형 버터플라이 밸브는 고무 밀봉으로 보통 깨끗한 물, 폐수와 같은 중성 매체에 사용됩니다. 고온 또는 부식성 매체용 밸브가 필요한 경우. 탄력 있는 시트 버터플라이 밸브를 선택하는 것이 아니라 고성능 버터플라이 밸브를 선택하는 것이 좋습니다.

LYV®️ 밸브를 선택하는 이유:

우리는 30년 넘게 이중 오프셋 탄력 시트 버터플라이 밸브를 생산하고 있습니다. 작업장은 13000평방미터에 달하며 50대 이상의 고급 CNC 기계를 보유하고 있습니다. 당사의 엔지니어 및 생산 팀은 귀하의 주문이 고품질로 가장 빠른 시간에 배송되도록 보장합니다. 우리는 밸브 배송에도 관심을 갖고 있습니다. 밸브는 페인트가 손상되지 않도록 버블 파우치나 종이로 포장됩니다. 밸브를 상자에 넣은 후 합판 스틱으로 밸브도 고정했습니다. 합판 케이스에는 배송 중에 밸브가 손상되지 않도록 필요한 표시가 그려져 있습니다.
