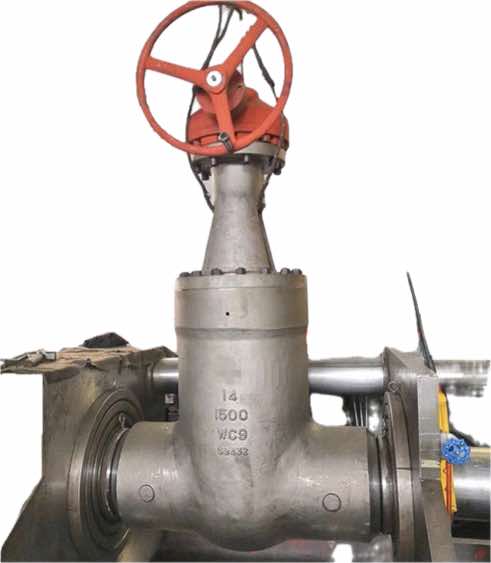

고압 저항 게이트 밸브

LYV®는 선도적인 중국 품질의 고압 저항 게이트 밸브 공급업체입니다. 이 게이트 밸브는 극압 작업 조건을 위해 특별히 설계된 파이프라인 안전 수호자입니다. 일반적인 산업용 고압 게이트 밸브로서 강화된 밸브 본체 구조와 다중 밀봉 기술을 채택하여 900LB ~ 2500LB 이상의 압력 수준에서 절대적으로 안정적인 차단을 보장합니다. 플랜지 고압 게이트 밸브이든 고압용 밀봉 용접 게이트 밸브이든 관계없이 설계의 핵심은 에너지, 화학 및 기타 분야의 주요 파이프라인의 초석인 누출이 없고 수명이 긴 고압 밀봉 솔루션을 제공하는 데 있습니다.

문의 보내기

제품소개

LYV® 고압 저항 게이트 밸브는 산업 압력의 가혹함을 극복하도록 특별히 설계되었습니다. 우리는 다양한 설치 및 영구 밀봉 요구 사항을 충족하기 위해 플랜지 고압 게이트 밸브와 고압용 밀봉 용접 게이트 밸브의 두 가지 주요 연결 형태를 제공합니다. 밸브 본체는 고품질 단조강으로 만들어졌으며 지속적인 고압 하에서 구조적 무결성을 보장하기 위해 정밀 가공 및 열처리를 거쳤습니다. 900LB-2500LB 고압 게이트 밸브 사양은 중압에서 초고압까지 다양하고 복잡한 작업 조건을 완전히 포괄할 수 있습니다. 견고한 게이트 플레이트와 자체 조임 밀봉 설계를 통해 고성능 고압 게이트 밸브는 고압에 직면하여 견고하고 신뢰할 수 있는 장벽을 구축합니다.

명세서

크기 범위:

NPS 2”-24”; DN50-DN600

공칭 압력:

900LB-2500LB; PN150-PN420

온도 범위:

-46℃~600℃(디자인 및 재질에 따라 다름)

끝 연결:

플랜지, 용접

본체 재질:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

게이트 디스크 재질: ASTM A351 CF8/CF8M/CF3M/CF3; ASTM A105;

ASTM A182-F304/F316/F316L/F304L

좌석:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

설계 및 제조 표준:

API600/API 6D

대면 표준:

ASME B16.10

끝 연결 표준:

ASME B16.5/ASME B16.25

테스트 및 검사 표준:

API 598

특징

■ 초고압 베어링 밸브 본체.

■ 다중 강화 밀봉.

■ 침식 방지 및 캐비테이션 방지.

■ 견고한 배출 방지 밸브 스템.

■ 빠른 개폐.

고압 저항 게이트 밸브의 일반적인 적용 시나리오는 무엇입니까?

●석유 및 가스 산업: 석유 및 가스전 수원 장비, 고압 수집 및 운송 파이프라인, 파쇄 장비 및 천연 가스 압축 스테이션 및 기타 초고압 시나리오.

●화학공학 및 석탄화학공학: 고압 합성 반응기(암모니아 합성, 메탄올 합성 등)의 입구 및 출구, 고압 물질 이송 파이프라인 및 요소 플랜트.

●발전소 시스템: 보일러 급수 시스템, 주 증기 파이프라인, 고온 및 고압 바이패스 및 발전소 보조 시스템.

●고압 테스트 및 실험 장비: 극한의 압력을 견뎌야 하는 다양한 공정 테스트 회로, 테스트 벤치 및 유체 제어 시스템.

고압 환경에서 고압 저항 게이트 밸브의 작동 원리는 무엇입니까?

고압 조건에서 고압 저항 게이트 밸브의 게이트는 두 개의 밸브 시트 사이에 수직으로 삽입되는 밸브 스템에 의해 구동되는 견고한 쐐기처럼 작동하여 기계적으로 견고한 차단을 달성합니다. 시스템 압력이 상승하면 중간 압력이 게이트 플레이트 뒷면의 밸브 시트에 작용합니다. 이 힘은 밸브 시트를 게이트 플레이트의 밀봉 표면 쪽으로 밀어내는 추가적인 조임력으로 변환되어 "압력 보조 밀봉" 효과를 형성합니다. 용접 연결부가 있는 고압 밀봉 용접 게이트 밸브의 경우 파이프라인과 통합되어 플랜지 연결부에서 잠재적인 누출 지점을 완전히 제거하고 압력 베어링 경계를 최소화하며 원칙적으로 최고 수준의 밀봉 무결성을 달성합니다. 이는 초고압 및 고위험 중형 파이프라인을 위한 최고의 솔루션입니다.
