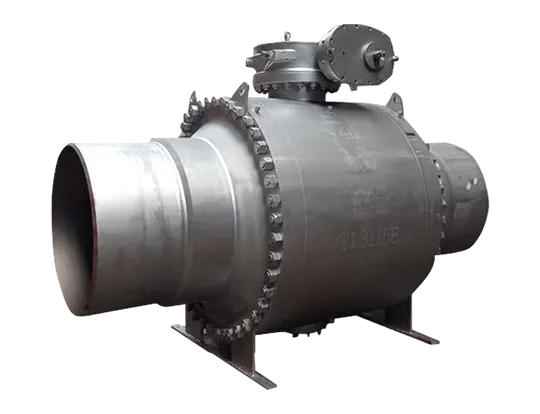

BW 엔드 트러니언 장착형 볼 밸브

제품소개

LYV® BW 엔드 트러니언 장착형 볼 밸브는 두 가지 핵심 설계를 통해 고압 파이프라인의 밀봉 및 구조적 문제를 체계적으로 해결합니다. 고성능 맞대기 용접 트러니언 장착 볼 밸브는 맞대기 용접으로 연결되고 파이프라인과 통합되어 영구적인 누출 방지 밀봉을 달성합니다.  독특한 끝단 지지점 구조는 파이프라인의 열팽창 및 수축, 자중 및 진동으로 인해 발생하는 큰 응력을 외부 기초 프레임으로 전달하여 밸브 본체와 내부 씰을 변형이나 손상으로부터 효과적으로 보호할 수 있습니다. 이 설계는 발전소, 장거리 석유화학 파이프라인 및 해양 플랫폼과 같은 중요하고 열악한 환경에서 밸브의 장기간 안정적인 작동을 보장하여 전체 파이프라인 시스템의 안전성과 수명을 크게 향상시킵니다.

LYV®️ 맞대기 용접 엔드 트러니언 장착 볼 밸브는 API-6A, API-6D, ASME-B16.34, ISO-17292 등과 같은 국제 표준을 충족하는 고성능 제품입니다.  LYV®️ 트러니언 장착형 볼 밸브는 API-6FA 화재 인증을 획득하여 제품이 다양한 화재 안전 요청 응용 분야에 사용할 수 있음을 입증합니다.  LYV®️는 트러니언 장착 볼 밸브를 생산하는 제조업체로서 NPS 2" ~ NPS 48" 트러니언 장착 볼 밸브를 제조할 수 있으며 최대 압력 등급은 2500LB에 도달할 수 있습니다.  또한 LYV®️는 저온 트러니언 장착형 볼 밸브를 생산할 수 있는 조건과 경험을 보유하고 있습니다.  문의하기 자세한 내용은

명세서

특징

■  소프트 또는 금속 시트 선택 가능

■  단단한 공

■  RF,RTJ,BW 연결면

■  2피스 또는 3피스 본체

■  양방향 완전 차단

■  누출 제로

■  DBB(이중 차단 및 블리드)/DIB(이중 격리 및 블리드)

■  화재로부터 안전한 보호.

■  낮은 작동 토크 설계

■  분출 방지 스템 설계

LYV® BW BW 엔드 트러니언 장착형 볼 밸브는 열악한 작업 조건을 처리하도록 특별히 설계된 산업용 밸브입니다. "BW"는 두 끝이 맞대기 용접으로 연결되어 파이프에 용접되어 영구적인 전체를 형성할 수 있음을 나타냅니다. "엔드 서포트 설치"는 밸브 구동 엔드에 독립적인 견고한 서포트 구조를 확장하는 것을 의미합니다. 이 결합된 설계는 파이프라인 연결의 완벽한 밀봉과 밸브 본체의 응력 분리를 동시에 달성하는 것을 목표로 합니다.

작동 원리는 두 단계로 나뉩니다. 첫째, 밸브의 맞대기 용접 포트를 파이프라인에 용접하여 누출 없이 영구적인 연결을 형성합니다. 둘째, 주요 "끝 지점" 구조는 외부 기초에 독립적으로 고정됩니다. 파이프라인이 열 응력, 자중 또는 진동으로 인해 큰 추력을 생성할 때 이 지지대가 이러한 외부 힘을 적극적으로 견디고 안내하여 밸브 내부의 정밀한 밸브 스템과 밀봉 시스템을 우회하여 외부 구조물로 직접 전달되도록 합니다. 따라서 파이프라인 변형이 발생할 때 밸브가 안정적이고 유연하게 열리고 닫힐 수 있으며 장기간 밀봉을 유지할 수 있습니다.
