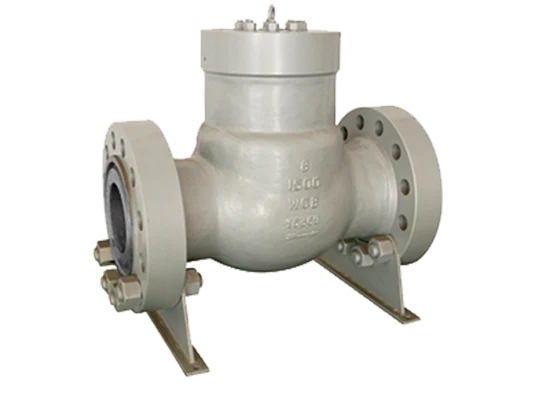

1500 파운드 스윙 체크 밸브

체크 밸브 유형으로 1500lb 스윙 체크 밸브는 스윙 디스크를 밀봉 구조로 사용합니다. 카본 스틸을 신체 물질로 사용합니다. Lyv®️ 1500lb 스윙 체크 밸브는 API, DIN과 같은 표준을 충족 할 수 있습니다.

문의 보내기

체크 밸브 유형으로 1500lb 스윙 체크 밸브는 스윙 디스크를 밀봉 구조로 사용합니다. 카본 스틸을 신체 물질로 사용합니다. Lyv®️ 1500lb 스윙 체크 밸브는 API, DIN과 같은 표준을 충족 할 수 있습니다. 생산 크기는 NPS2 인치에서 최대 24 인치, DN50에서 DN600까지 범위입니다. 압력 등급은 ANSI Class150LB, 300LB 및 PN10, PN16, PN25, PN40을 다룹니다. 1500lb 스윙 체크 밸브에는 석유 및 가스, 석유 생성, 수질 및 폐수 처리, 석탄 화학 등 분야에서 널리 사용됩니다.

명세서

밸브 유형 :

밸브를 점검하십시오

밀봉 설계 :

스윙 디스크

운영 :

재료:

탄소강

규범 크기 범위 :

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

압력 등급 범위 :

ANSI 클래스 150lb/300lb
PN10 / PN11 / PN15 / PN25 / PN40

바디 재료 :

탄소강, 저온 탄소강, 스테인레스 스틸 주조
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

디스크 재료 :

탄소강, 저온 탄소강, 스테인레스 스틸 주조
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

시트/씰 재료 :

오버레이, 스텔리 라이트, 테플론, 라미네이션
13CR, STL4/STL6, PTFE/RPTFE, 420+흑연/304+흑연/316+흑연/…

샤프트/줄기 재료 :

단조 탄소강, 저온 탄소강, 이중 스테인리스 스틸, 마르텐 시스트
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4PH

표준에 따른 표준 :

API

응용 프로그램 범위 :

석유 및 가스, 석유 화학, 발전, 물 및 폐수 처리, 석탄 화학 물질

체크 밸브 란 무엇입니까?

체크 밸브는 유체 흐름을 지속적으로 일정한 방향으로 유지하는 밸브입니다. 백 플로를 방지하는 기능이 있습니다. 디스크는 유체 압력에 의해 열리지 만, 뒤로 흐르면 디스크는 백 압력으로 몸의 시트와 밀접하게 접촉하여 백 플로우를 방지합니다.

스윙 체크 밸브 란 무엇입니까?

스윙 체크 밸브는 디스크 모양의 디스크의 한쪽 끝에서 "힌지"로 설계되어 본체 나 다른 물체에서 자유롭게 매달릴 수 있습니다. 작은 압력 손실과 유체가 쉽게 흐를 수있는 구조가 있습니다. 수평 배관뿐만 아니라 수직 배관 (바닥에서 위쪽으로 흐르는)에도 사용할 수 있습니다.

리프트 체크 밸브 란 무엇입니까?

줄기, 핸드 휠 및 디스크는 글로브 밸브에서 제거되어 덮여 있습니다. 가장 일반적인 유형은 유체 저항성이 크고 더 작습니다.

웨이퍼 체크 밸브 란 무엇입니까?

몸체는 웨이퍼 모양으로 기존의 충격 흡수 체크 밸브보다 훨씬 얇고 가볍습니다. 얇은 병에도 불구하고 우회 회로가 내장되고 우수한 밀봉 성능이 장착 된 다기능, 고성능 충격 흡수 체크 밸브입니다.

볼 체크 밸브 란 무엇입니까?

볼 밸브의 디스크는 흐름 경로에서 자유로운 구형 모양을 가지며 유체 압력이 손실 될 때 자체 중량 아래로 굴러 흐름 경로를 차단하고 백 플로를 방지합니다. 밸브 본체가 완전히 열리면 유량 경로는 보어 흐름 경로와 거의 동일하게 선형으로 고정됩니다. 흐름 경로는 저항력이 떨어지고 외국 물질, 슬러리 등에 취약하지 않으며 주로 하수도에 사용됩니다.
